1.產品介紹

1.1產品概述

該變送器廣泛適用于通信機房、倉庫建筑以及自動控制等需要溫濕度監控的場所。傳感器中的輸入電源、溫度測量單元和信號輸出完全隔離。安全可靠，外形美觀，安裝方便。

1.2功能特征

使用從瑞士進口的計量單位，計量準確。采用特殊的485電路，確保通信穩定。10~30V寬電壓范圍電源，規格齊全，安裝方便。

1.3主要技術指標

電源:10~30V DC濕度測量范圍:0~100%相對濕度

溫度測量范圍:-40℃~80℃(可定制)濕度精度:3%相對濕度(默認)

溫度精度:0.5℃(默認)存儲環境:-40℃~80℃

輸出信號:485，繼電器(可選)，蜂鳴器(可選)參數配置:軟件設置

2.產品選擇

2.1壁掛王殼

佛羅里達州-

費勒公司代碼

WS-

溫度和濕度傳輸和傳感器

N0

485通信(Modbus-RTU協議)

壁掛王耔外殼

內置銅頭

內置PE表頭

內置西門子頭

外部防水探頭

外部高靈敏度探針

外部公共探針

外部金屬防水探頭

不

外部長金屬探針

B-

外部寬溫度探頭

B1

內置蜂鳴器

R1

單向繼電器常開點

R2

雙向繼電器常開點

2.2 86液晶盒

佛羅里達州-

費勒公司代碼

WS-

溫度和濕度傳輸和傳感器

N0

485通信(Modbus-RTU協議)

86液晶外殼

0-

內置探頭

外部防水探頭

外部高靈敏度探針

外部公共探針

外部金屬防水探頭

不

外部長金屬探針

B-

外部寬溫度探頭

2.3其他

佛羅里達州-

費勒公司代碼

WS-

溫度和濕度傳輸和傳感器

N0

RS485通信(Modbus-RTU協議)

平軌

管殼

DCB-

經濟的

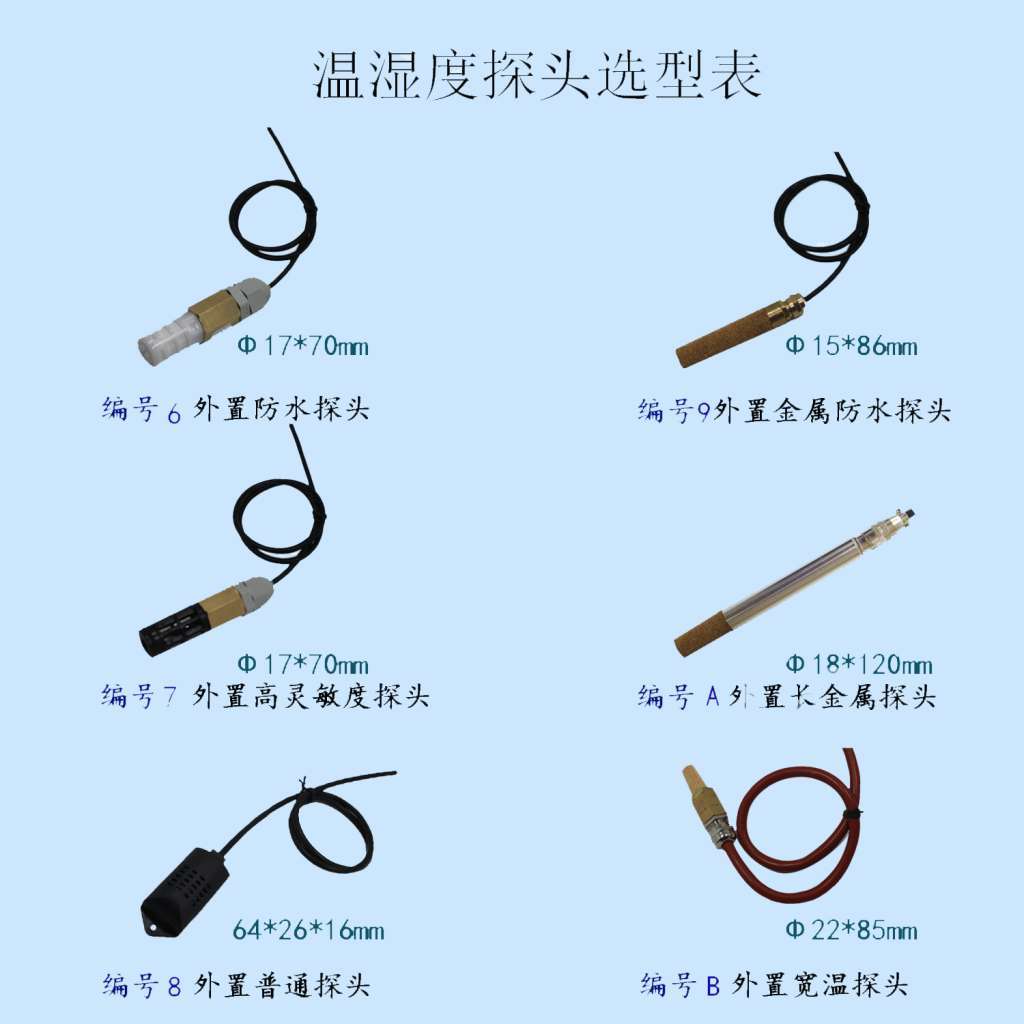

2.4探針選擇表

3.設備安裝說明

3.1

設備安裝前檢查

設備清單:

■ 1個變送器設備

■批準證書、保修卡、售后服務卡等。

■12V/2A防水電源1(可選)

■USB至485(可選)

■485終端電阻(多種設備互補)

3.2

界面描述

3.2.1電源和485信號

寬電壓電源輸入可以是10~30V。在布線485信號線時，請注意兩條線路不能反向連接，總線上多個設備的地址不能沖突。

3.2.2繼電器接口布線

可以選擇一個或兩個繼電器常開觸點輸出。是否內置蜂鳴器報警是可選的。

3.3特定型號的接線

3.3.1:壁掛王耔外殼接線

線條顏色

解釋

電流

來源

棕色

正電源(10~30V DC)

黑色

負電源

穿過

信

黃色

48A

藍色

48B

3.3.2:管道外殼布線

序列號

內部識別

解釋

1

48A

48A

2

V+

正電源(10~30V DC)

3

GND

負電源

4

48B

48B

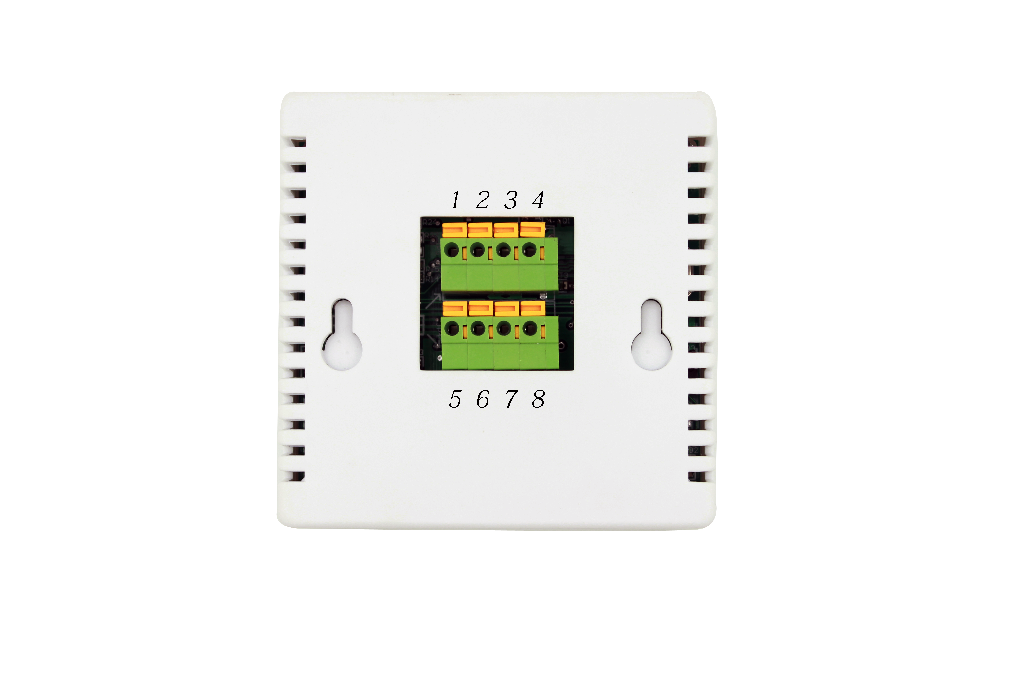

3.3.3: 86液晶外殼布線

序列號

解釋

序列號

解釋

1

正電源(10~30V DC)

5

48A

2

電源負極

6

48B

3

傳感器黃線

7

傳感器黑線

4

傳感器棕色線

8

傳感器藍線

注意:當傳感器內置時，3、4、7和8處于空閑狀態。

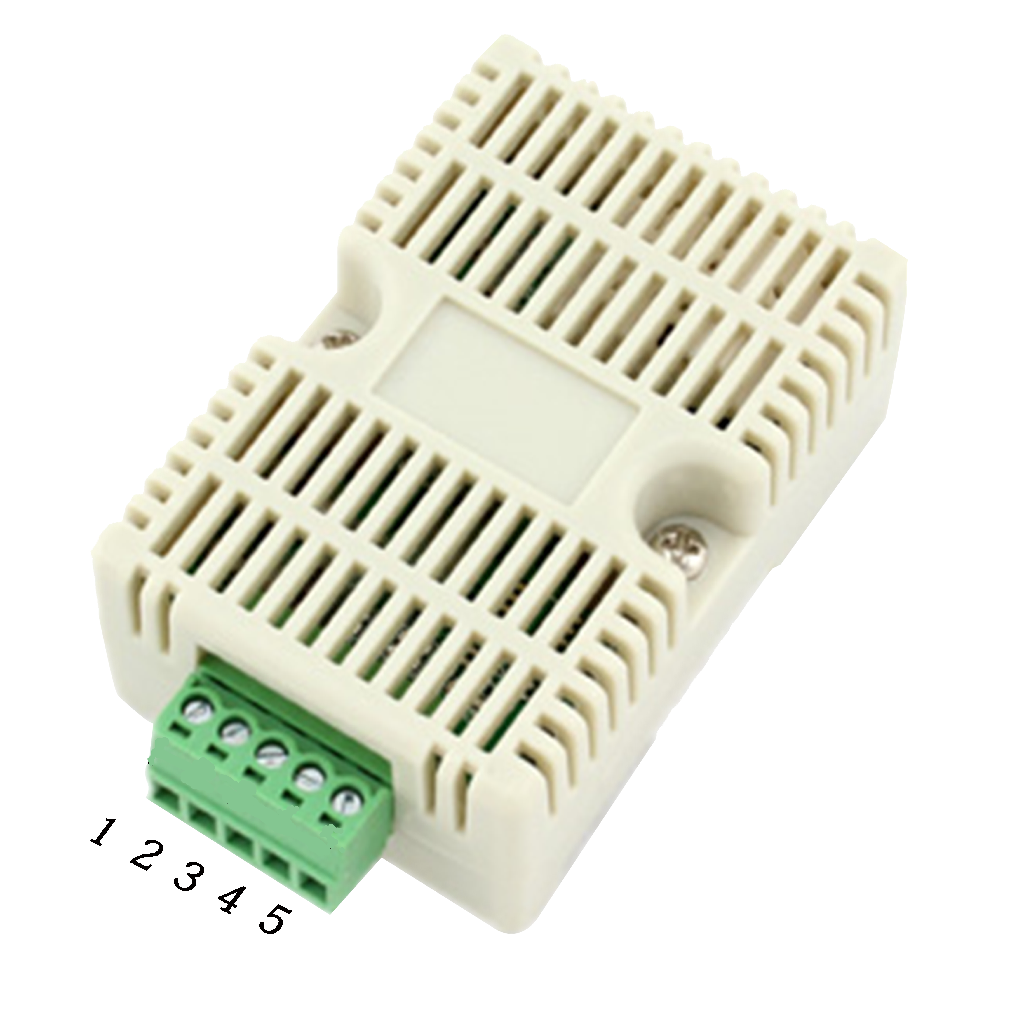

3.3.4:平夾軌連接

序列號

解釋

1

48A

2

48B

3

正電源(10~30V DC)

4

電源負極

5

空腳

3.3.5:經濟的溫度和濕度接線

識別

解釋

電源

V+

正電源(10~30V DC)

GND

負電源

溝通

48A

48A

48B

48B

3.4 485現場接線說明

當多個485型號的設備連接到同一條總線上時，對現場布線有一定的要求。請參考

檢查數據包中的“485設備現場接線手冊”。

4.配置軟件的安裝和使用

4.1軟件選擇

打開數據包，選擇“調試軟件”-“485參數配置軟件”進行查找

打開它。

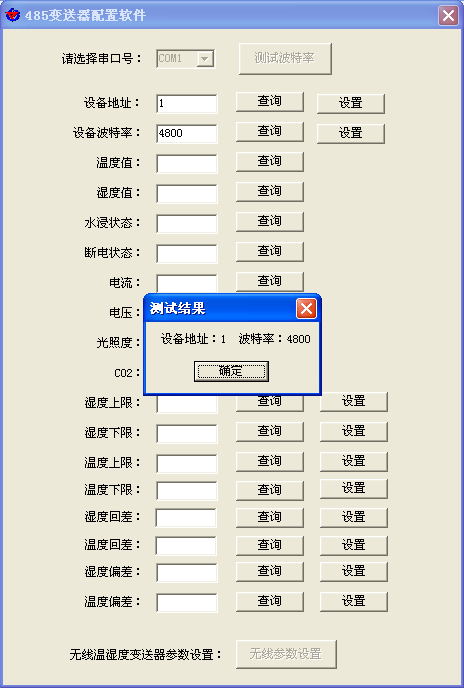

4.2參數設置

(1)選擇正確的COM端口(檢查“我的電腦-屬性-設備管理器-端口”中的COM端口)，下圖列出了幾個不同的485轉換器的驅動程序名稱。

(2)僅連接一臺設備并打開電源。單擊軟件的測試波特率，軟件將測試當前設備的波特率和地址。默認波特率為4800位/秒，默認地址為0x01。

(3)根據使用要求修改地址和波特率，查詢設備當前的功能狀態。

④如果測試不成功，請重新檢查設備接線和485驅動器安裝。

5.通信協議

5.1基本通信參數

編碼

8位二進制

數據位

8位數字

同等

不

停止位

1位

錯誤檢查

冗余循環碼

波特率

可以設置2400位/秒、4800位/秒、9600位/秒，出廠默認值為4800位/秒。

5.2數據幀格式定義

Modbus-RTU通信協議采用以下格式:

初始結構時間≥4字節

地址碼= 1字節

功能代碼= 1字節

數據區= N字節

錯誤檢查= 16位循環冗余碼

結束結構≥4字節時間

地址碼:它是發射機的地址，在通信網絡中是唯一的(工廠默認0x01)。

功能代碼:主機發出的功能指令表明該變送器僅使用功能代碼0x03(讀取寄存器數據)。

數據區:數據區是特定的通信數據。請注意，高字節前有16位數據！

循環冗余校驗碼:一種兩字節的校驗碼。

主機查詢框架結構:

地址代碼

操作碼

注冊起始地址

寄存器長度

檢查代碼低位

檢查代碼高位

1字節

1字節

2字節

2字節

1字節

1字節

從機響應幀結構:

地址代碼

操作碼

有效字節數

數據區1

第二數據區

第n個數據區

檢查代碼

1字節

1字節

1字節

2字節

2字節

2字節

2字節

5.3寄存器地址

注冊地址

可編程邏輯控制器或配置地址

內容

操作

0000小時

40001

濕度

只讀

0001 H

40002

溫度

只讀

5.4通信協議的示例和解釋

例如，讀取設備地址0x01的溫度和濕度值

查詢框架:

地址代碼

操作碼

起始地址

數據長度

檢查代碼低位

檢查代碼高位

0x01

0x03

0x00 0x00

0x00 0x02

0xC4

0x0B

響應框架:(例如，讀取溫度-10.1℃，濕度65.8%相對濕度)

地址代碼

操作碼

返回有效字節數

濕度值

溫度值

檢查代碼低位

檢查代碼高位

0x01

0x03

0x04

0x02 0x92

0xFF 0x9B

0x5A

0x3D

溫度計算:

當溫度低于0℃時，溫度數據將以補碼的形式上傳。

溫度:FF9B高(十六進制)= -101 =>。溫度= -10.1℃

濕度計算:

濕度:292 H(十六進制)= 658 =>。濕度= 65.8%相對濕度

6.常見問題及解決方案

6.1設備不能連接到可編程邏輯控制器或計算機

可能的原因:

1)計算機有多個COM端口，并且選擇的端口不正確。

2)設備地址錯誤，或者存在地址重復的設備(出廠默認值為1)。

3)波特率、檢查方法、數據位、停止位錯誤。

4)主機的輪詢間隔和等待時間太短，都需要設置在200毫秒以上

5)485總線斷開，或線路A和線路B反向連接。

6)如果設備數量過多或接線過長，應就近供電，增加485個增強器，同時增加120ω端子電阻。

7)未安裝或損壞USB至485驅動程序。

8)設備損壞。

7.聯系信息

安徽樂飛電氣

地址:安徽省天長市野山鎮

郵政編碼:239300

電話:(86)0550-7785202

手機:18655077667

網站:ahfeller/

8.文檔歷史

1.0版文件的建立。

V1.1增加了各種夾軌外殼。

版本1.2增加了布線規則和常見問題的解決方案。

9.附錄:各種外殼尺寸

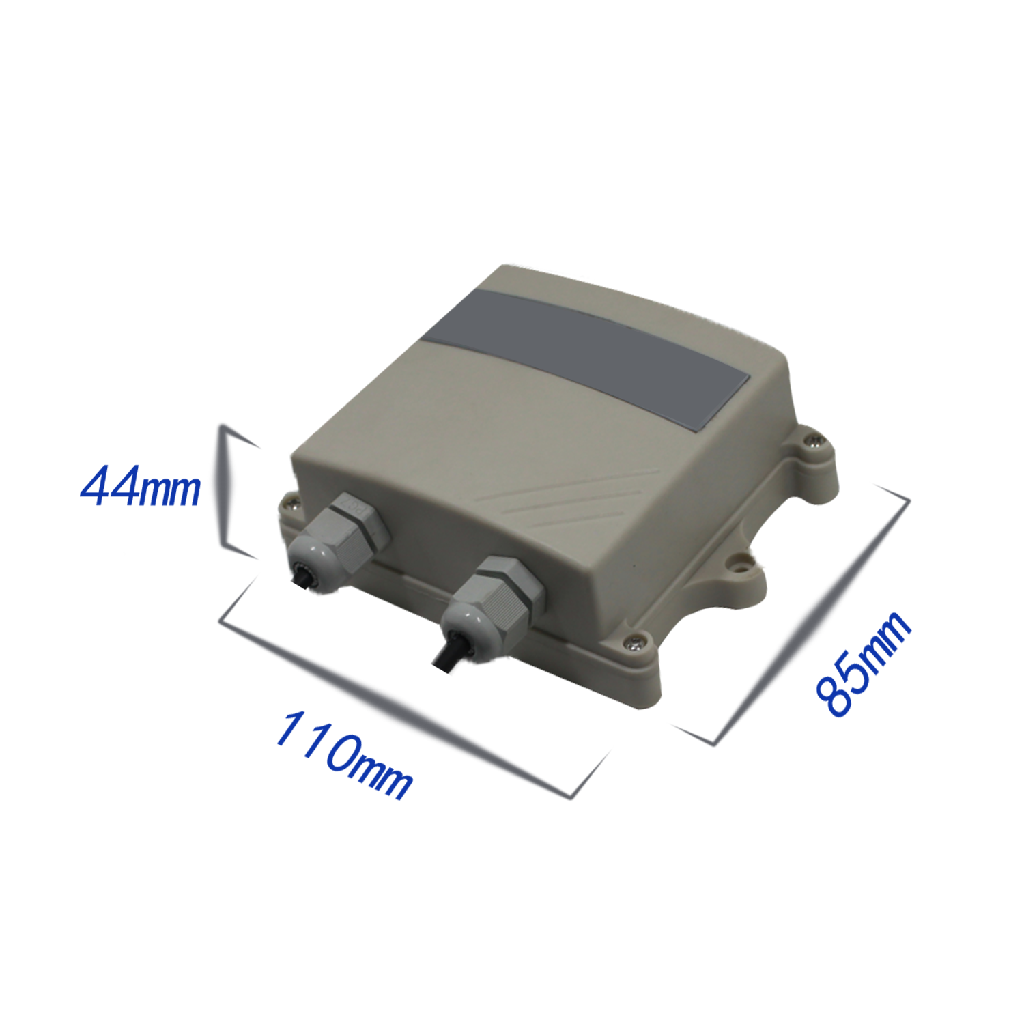

9.1:壁掛王耔外殼:110×85×44毫米

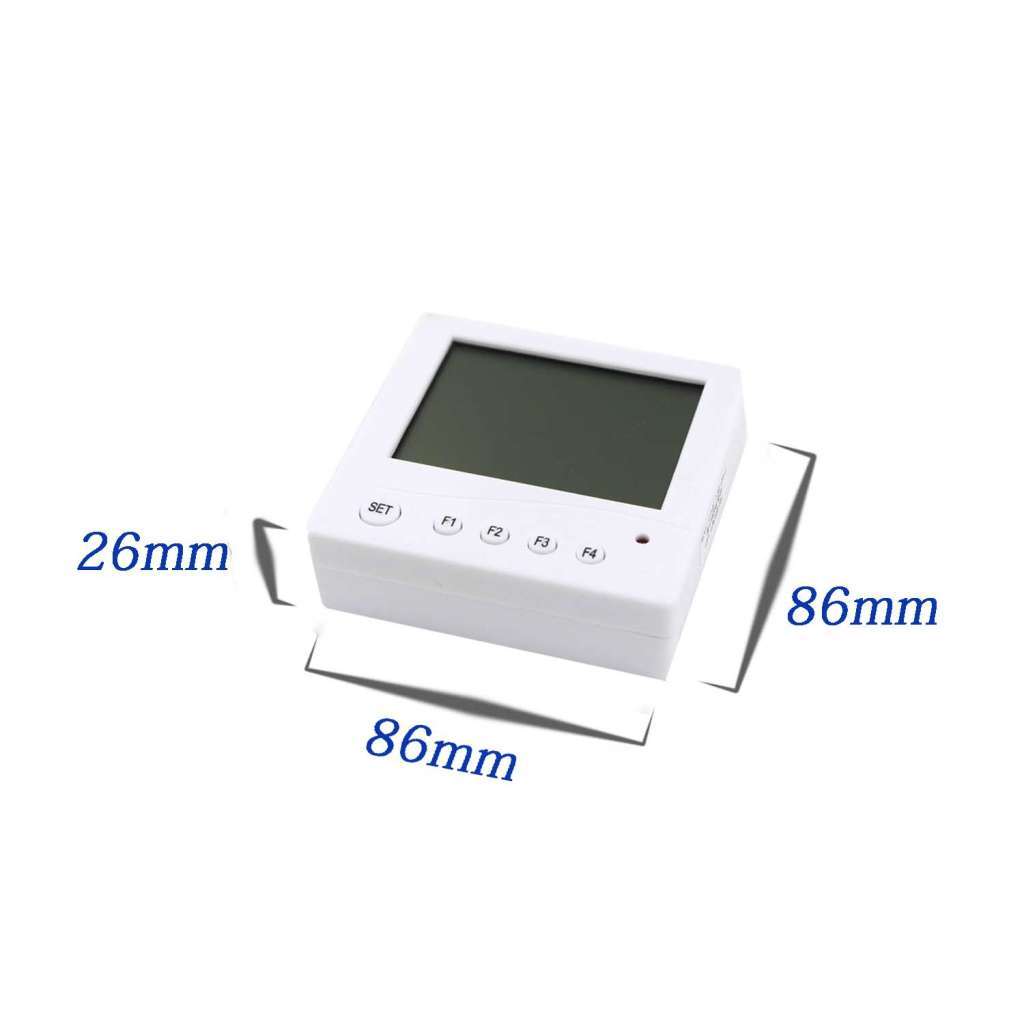

9.2: 86液晶外殼:86×86×26毫米

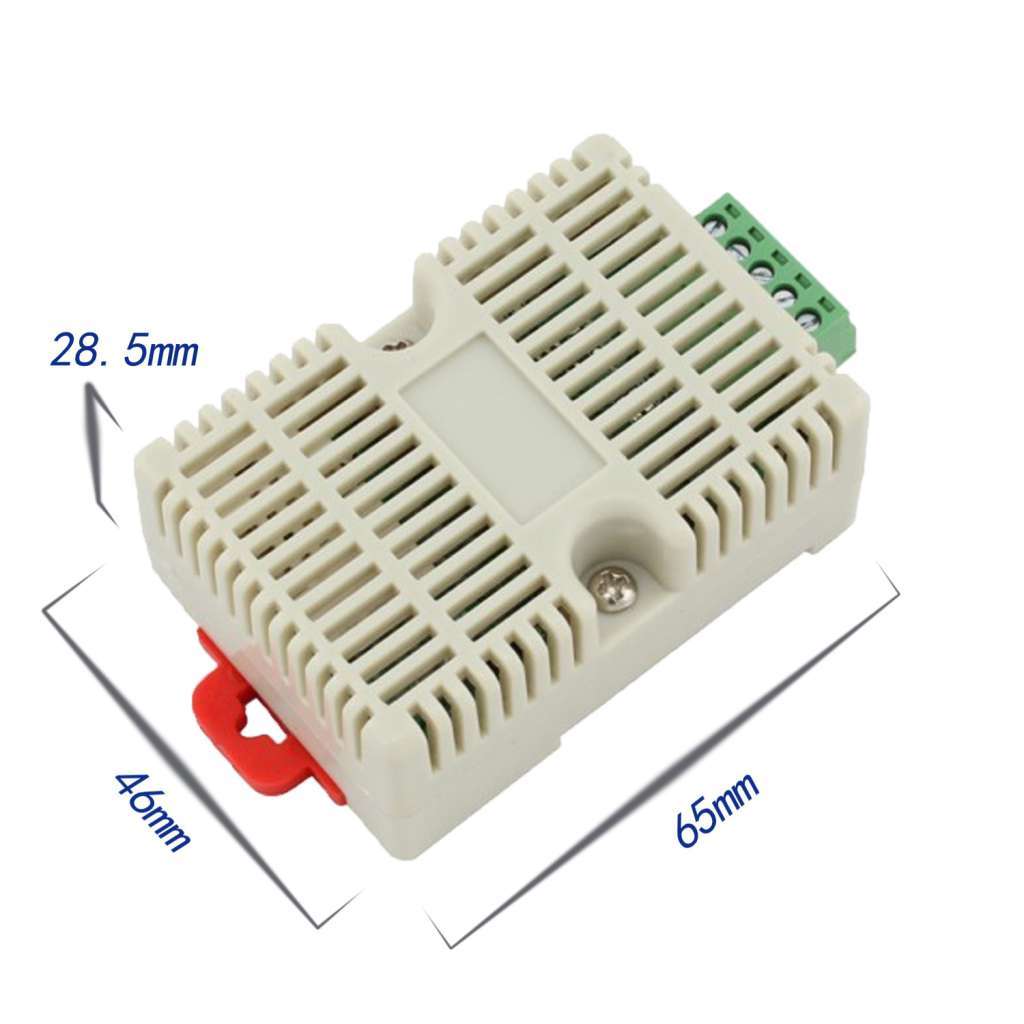

9.3:平夾軌:65×46×28.5毫米

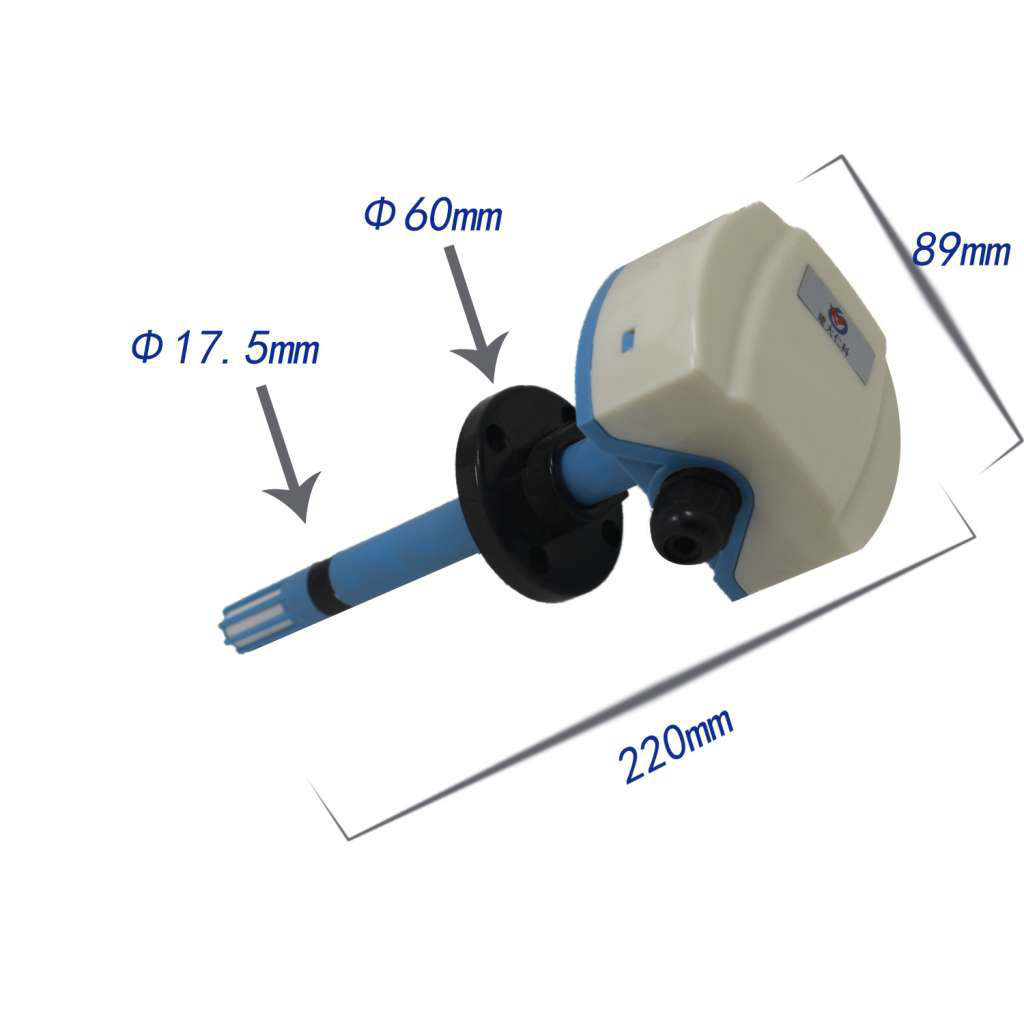

9.4:管殼:220×89毫米

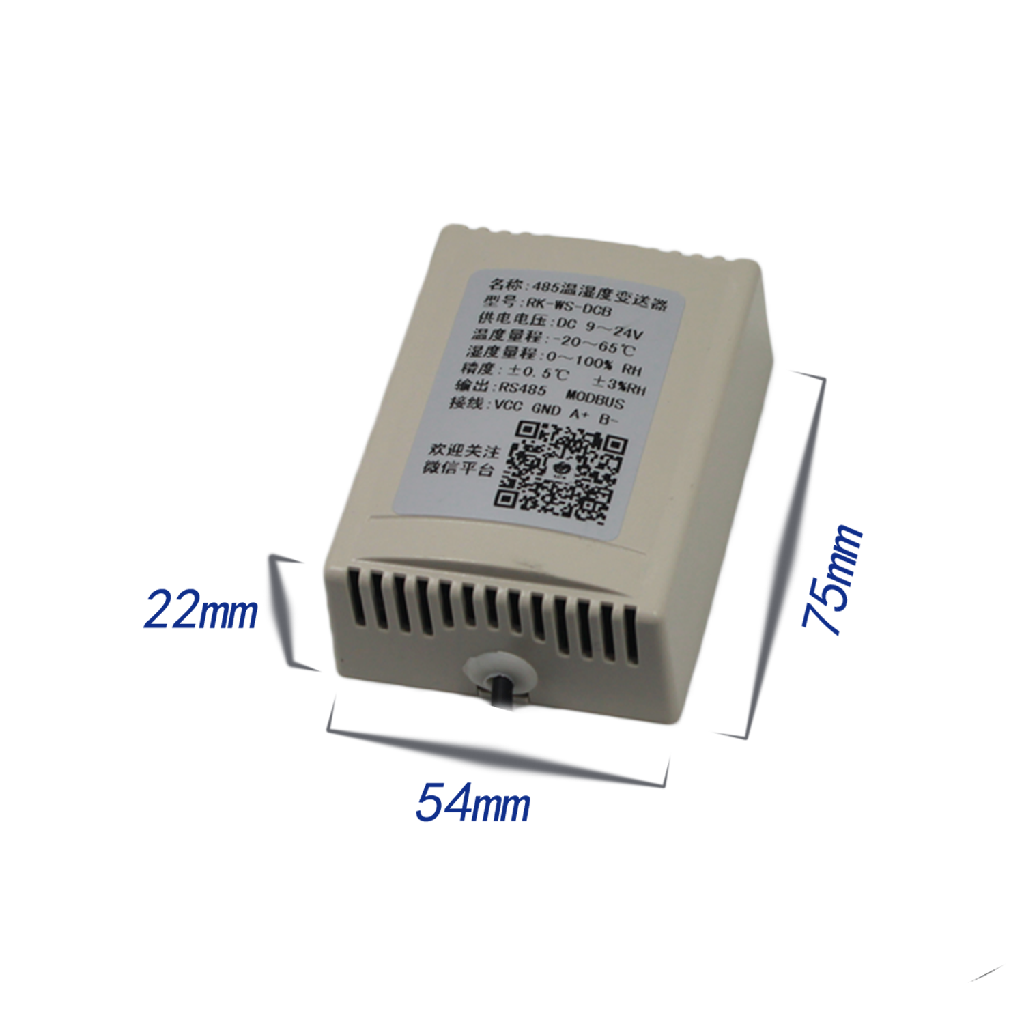

9.5:經濟:75×54×22毫米
