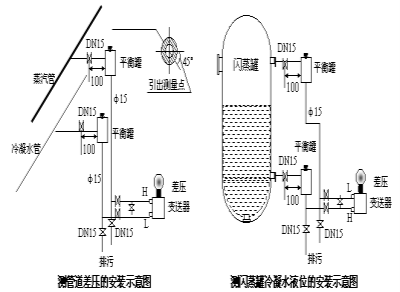

3.壓力總和差壓變送器安裝說明:

A.取壓點處應有一個直管段，大于兩側5D(管道通道)；

B.在蒸汽管道上取壓時，應在管道側面安裝壓力導管；

C.平衡罐應安裝在壓力管道的最高點；

D.排污管道應安裝在變送器壓力管道接頭附近；

E.壓力點與變送器之間的管道距離應大于1m；

F.變送器的安裝位置應低于取壓點的位置。
