本文擴散硅壓力變送器選擇方案資料由優質變送器生產報價廠家為您提供。

壓力變送器可根據內核分為擴散硅壓力變送器、陶瓷壓力變送器、電容壓力變送器和單晶硅壓力變送器。你知道壓力測量中常用什么類型的壓力變送器嗎？

即擴散硅壓力變送器。擴散硅壓力變送器廣泛應用于石油、化工、鋼鐵、電力、輕工、環保等工業領域，可測量和控制各種流體的表壓、負壓或絕對壓力，可應用于各種惡劣、危險的環境和腐蝕性介質。那么擴散硅是如何產生的呢？

擴散硅的誕生壓力變送器

20世紀90年代中期，美國Nova公司利用硅石和硅片兩種尖端技術生產了一種新型擴散硅壓力傳感器，并研制出一種精度高、重復性小、耐腐蝕的擴散硅壓力變送器傳感器。過程壓力通過隔離膜片和密封硅油傳遞到擴散硅膜片，參考端的壓力(大氣壓力)作用在膜片的另一端。通過這種方式，橫過隔膜的壓力差產生壓力場，該壓力場壓縮隔膜的一部分。在另一部分中，在壓縮區和拉伸區分別有兩個應變電阻器，以感受由壓力引起的電阻變化，從而將壓力信號轉換成電信號。

擴散硅壓力變送器選擇

好了，言歸正傳吧！邊肖今天將介紹擴散硅壓力變送器的選擇。在小系列選擇中有八個參數。

01

測量介質

被測介質的物理化學性質和狀態，如強酸、強堿、粘度、易凝固、結晶和氣化。

一般來說，擴散硅壓力變送器氣壓、油壓和液壓都可以測量，但是因為擴散硅芯是316l芯，所以不能測量氣體、粘性介質和易結晶介質，這些介質會腐蝕不銹鋼。因為粘性和結晶物質很容易堵塞壓力誘導孔，所以核心不能接觸介質。

結晶和粘性介質需要用平板膜壓力變送器進行測量。常規的壓力變送器很容易被堵塞，因為有壓力誘導孔，所以需要平的膜壓力變送器。平板膜壓力變送器可以確保介質直接接觸膜。平板膜壓力變送器一般用于食品和制藥行業(安裝方法一般為夾具安裝，壓力不應超過4MPa，否則夾具無法安裝)

注意:不要用手抓隔膜。隔膜容易損壞！

泥漿和瀝青這些不需要空腔的平板膜壓力變送器(需要測量的壓力超過2MPa)

02

壓力范圍

擴散硅壓力變送器的范圍一般為-0.1兆帕-60兆帕，根據實際壓力選擇，一般大于現場最大壓力。然而，壓力實際上有許多單位。例如，一位顧客問，16公斤的壓力是多少？

放輕松！請記住小系列中的小公式，您可以處理不同的壓力單位:

1 MPa = 10 bar = 1000 kpa = 145 psi = 760 mmhg = 100m水柱。

所以當你聽到16公斤的壓力和10米的水時不要驚慌，請記住邊肖給出的公式。

請注意:當客戶報告壓力范圍時，它是表壓和絕對壓力。標準大氣壓下的表壓為零，真空下的絕對壓力為零。所以問題是，如果我們在平臺上選擇壓力變送器我們應該注意什么？大氣壓力零點是不同的。大范圍可以忽略(1.6兆帕以上)。

答案是:請選擇表壓壓力變送器(用導管將零點連接到大氣)的過程，以防止零點引起的誤差。傳統的方法是密封表壓——密封一個標準大氣壓作為零點，所以在選擇時，沒有必要測量10兆帕以上的壓力，所以一個小的大氣壓不足以影響精度。

03

溫度

擴散硅壓芯的耐溫性為-20-80℃，所以被測介質溫度不能太高。如果我需要測量80℃以上甚至300℃左右的介質，我應該怎么做。

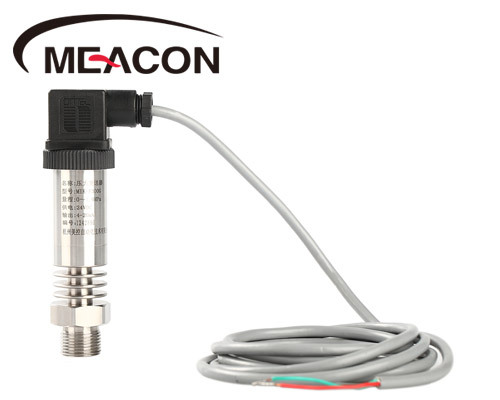

1、選擇增加散熱器，降低溫度

2.選擇引壓管也可以達到冷卻介質的效果。

04

電源

傳感器電源通常為DC24V，現在市場范圍普遍較廣。最小的電源通常是5V，這在最小的情況下是做不到的。

05

輸出信號

4-20mA雙線電流信號5V、0-5V、0-10V三線電壓信號RS485信號

06

安裝螺紋規格

普通螺紋為M20*1.5、G1/2、G1/4、M14*1.5

07

精度等級

普通精度等級為0.5%和0.3%。

不推薦精度為0.1%。擴散硅壓力變送器0.1%精度不夠穩定。因此，如果需要高精度，可以推薦使用單晶硅。

08

連接模式

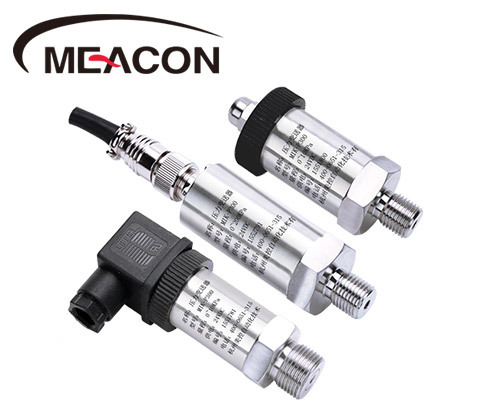

1>。赫斯曼關節

2>?？諝馊?/p>

3>。直接導程

三種接線方法各有優缺點。這取決于地點的選擇。一般來說，赫斯曼是使用最廣泛的。

赫斯曼關節有很好的保護。

航空插頭易于更換，接線方便。

直接引線尺寸小，易于安裝。

此外，如果需要，也可以帶顯示器。

請注意，顯示器只能輸出4-20Ma

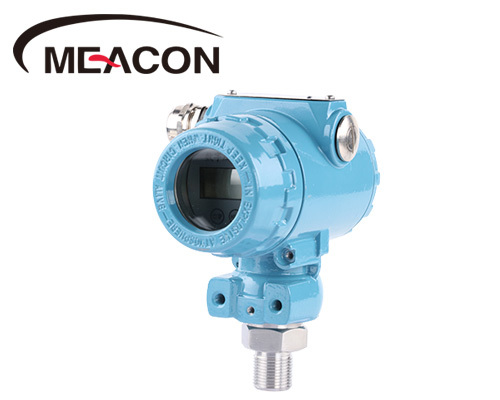

室外可選擇2088外殼擴散硅壓力變送器
