羅斯蒙特3051S無線壓力變送器設置開關和跳線

如果沒有安裝報警和安全調節選項，變送器將根據默認報警設置正常運行，即報警條件設置為“高”，安全設置設置為“關”。

1.電路充電時，請不要在爆炸環境中取下變送器蓋。如果變送器已充電，將回路設置為手動模式，并斷開電源。

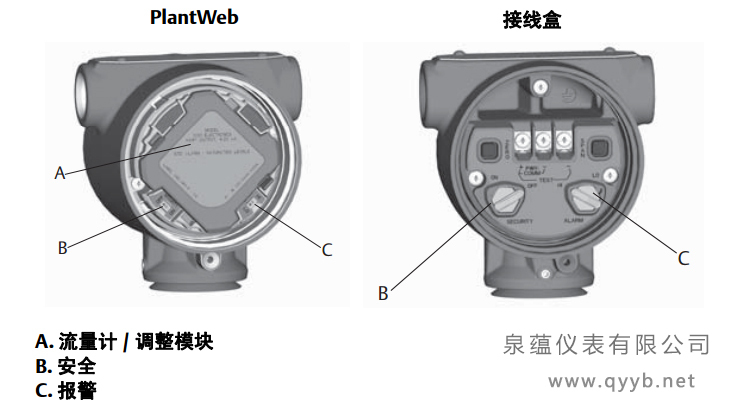

2.拆下電子元件箱蓋。在PlantWeb外殼上，蓋子位于現場端子的另一側或接線盒外殼上。拆下端子蓋。請勿在爆炸環境中拆除外殼蓋。

3.在PlantWeb外殼上，用一把小螺絲刀將安全和報警開關滑動到最佳位置(液晶顯示器或調節模塊必須就位才能啟動開關)。在接線盒外殼上，拔出固定銷并旋轉90度至所需位置，以設置安全和報警。

4.重新安裝外殼蓋，使金屬與金屬接觸，以滿足防爆要求。

羅斯蒙特3051S變送器開關和跳線布置

如果沒有安裝報警和安全調節選項，變送器將根據默認報警設置正常運行，即報警條件設置為“高”，安全設置設置為“關”。

1.電路充電時，請不要在爆炸環境中取下變送器蓋。如果變送器已充電，將回路設置為手動模式，并斷開電源。

2.拆下電子元件箱蓋。在PlantWeb外殼上，蓋子位于現場端子的另一側或接線盒外殼上。拆下端子蓋。請勿在爆炸環境中拆除外殼蓋。

3.在PlantWeb外殼上，用一把小螺絲刀將安全和報警開關滑動到最佳位置(液晶顯示器或調節模塊必須就位才能啟動開關)。在接線盒外殼上，拔出固定銷并將其旋轉90度至所需位置，以設置安全和報警。

4.重新安裝外殼蓋，使金屬相互接觸，以滿足防爆要求。

羅斯蒙特3051S變送器已通電

本節提供啟動變送器所需的步驟。根據所使用的特定協議，這些步驟也有所不同。

HART變送器的通電程序從第8頁開始。

FOUNITY現場總線變送器的通電程序。

無線HART變送器的通電程序。

4.1有線HART配置的布線和通電

按照以下步驟連接變送器:

1.移除并丟棄橙色導管塞。

2.拆下標有“現場端子”的外殼蓋。

3.將電源正極引線連接到標有“+”的端子，將電源負極引線連接到標有“-”的端子。

筆記

請勿將電源線連接到測試端子。電源可能會損壞測試連接中的測試二極管。最好使用雙絞線來獲得最佳測量結果。應使用24AWG至14AWG導線，導線長度不應超過1500米(5000英尺)。對于單室電子外殼(接線盒外殼)，屏蔽信號線應在高電磁干擾/射頻干擾環境中使用。
